国税存储解决方案



1

目前VSP存储系统主要配置



(1)目前VSP控制器柜主要配置:



• 一对矩阵交换模块;

• 一对VSD控制卡;

• 一对缓存适配卡,配置128GB高速缓存;

• 一对后端磁盘通道卡;

• 一对前端主机接口卡,共提供16个8Gb FC主机接口。

• 软件模块:BOS系统软件包、Disaster Recovery Bundle软件包、High Availability Manager软件。

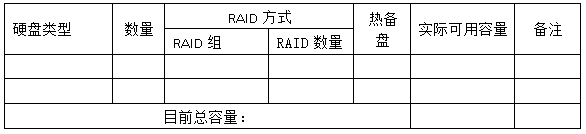

(2)目前VSP磁盘配置及RAID方式如下:





2

VSP存储阵列的扩展性



VSP存储阵列自上线以来运行状态稳定良好,通过阵列的性能监控工具查看,各项指标均健康正常。



目前VSP存储阵列无论从性能和容量上均具有很大的可扩展性。目前监控看到的阵列处理器使用率仅有不到10%,因此从性能上VSP阵列还可以承载目前业务总体交易量至少3-5倍的负载。而且存储阵列控制器柜的交换矩阵卡、缓存、控制卡、磁盘通道卡等都还有至少两倍的扩展能力,如缓存目前配置128GB,可以扩展到2048GB;磁盘通道卡目前配置为一对,最多可以扩展到四对;VSD控制卡目前配置为一对,最多可以扩展到四对;……。 对于存储容量,则具有更大的扩展能力,目前阵列配置256块硬盘,VSP阵列本身最大能够扩展到2000块硬盘,而且还可以虚拟化管理第三方的磁盘阵列。



3

VSP存储扩容方案



根据当前阵列配置和磁盘部署情况,扩容需考虑问题和规则如下:



●新扩容的磁盘主要提供给两种业务使用:数据库、VMware虚拟机平台,通过与客户一起认真分析和讨论,根据业务的性能和容量需求,建议采用1.2TB 10K SAS盘,可用容量100TB。



●扩容后热备盘数量不少于同类硬盘的5%,VSP热备盘为全局热备盘。



●对于容量供应建议采用精简配置的方式,能够充分提高容量使用率、提升性能和方便运维管理。采用精简配置容量供应时,HDS最佳实践采用的RAID方式为RAID6(6D+2P)或RAID6(14D+2P)。



●为保证新上线业务的性能和主机 接口需求,需要增加存储高速缓存和存储前端主机接口卡。

按照上述要求和规则,本次扩容磁盘配置及RAID部署方式如下:





扩容缓存和前端端口如下:

128GB缓存及缓存适配器、缓存数据保护模块;

16端口8Gb FC前端主机接口卡。



精简容量供应方式说明:

本次扩容容量供应建议采用VSP的HDP精简配置方式。

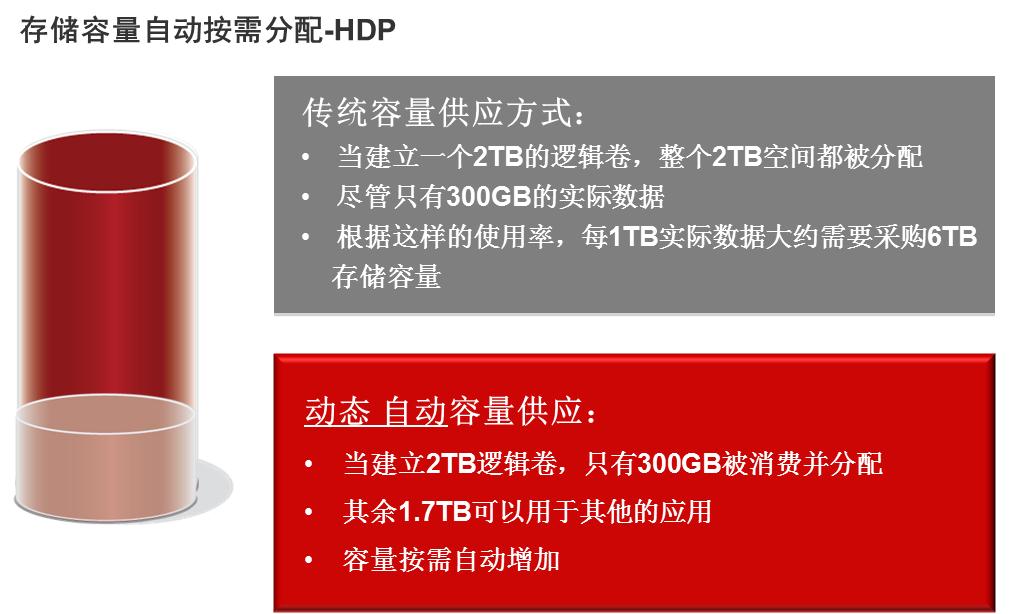

HDP(Dynamic Provisioning)是存储高级精简动态供给软件模块,它可以是用户节省存储的采购成本,减少存储管理费用,其本质是对容量进行虚拟化,使得容量能够按需供应,并且自动回收业务释放出来的空间。





精简配置就是把容量空间虚拟化为容量池pool,所有主机所需空间都是从Pool里划分出的虚卷V-Vol,V-Vol的总容量可以超过Pool的实际物理容量。精简卷的好处是:



(1)在使用过程中,主机实际产生多少数据,容量量池自动供应多少物理容量,不会造成容量浪费。这样可以给主机分配一个更大的卷,但实际占用存储容量只是实际数据量大小,分配卷大小时不用再“精打细算”。



(2)这种“按需”分配的方法意味着可分配的存储的空间可以超过实际的存储物理空间。当用户增加物理存储容量时,也不会打断应用系统的正常运行。



(3)数据卷LUN会分布到pool池中所有磁盘上,从而数据存储可以利用所有磁盘的性能,而不是传统方式的只局限于一个或几个RAID组上,越多的硬盘数量会提供越好的IO性能。



存储系统可以设定的Pool容量2个报警阀值,如分别为70%和80%,即当存储上实际已经使用的磁盘空间达到上述2个阀值时,VSP会发出SIM报警信息提醒用户注意Pool使用率。该阀值可以在线修改。
